CARACTERISTICAS DE LOS MEDIOS DE TRANSMISION

RED INALAMBRICA

El término red inalámbrica (Wireless network) en inglés es un término que se utiliza en informática para designar la conexión de nodos sin necesidad de una conexión física (cables), ésta se da por medio de ondas electromagneticas. La transmisión y la recepción se realizan a través de puertos.

Una de sus principales ventajas es notable en los costos, ya que se elimina todo el cable ethernet y conexiones físicas entre nodos, pero también tiene una desventaja considerable ya que para este tipo de red se debe de tener una seguridad mucho mas exigente y robusta para evitar a los intrusos.

Existen dos categorías de las redes inalámbricas.

• Larga distancia: estas son utilizadas para distancias grandes como puede ser otra ciudad u otro país.
• Corta distancia: son utilizadas para un mismo edificio o en varios edificios cercanos no muy retirados.

Tipos
Según su cobertura, se pueden clasificar en diferentes tipos:

Wireless Personal Area Network
En este tipo de red de cobertura personal, existen tecnologías basadas en HomeRF (estándar para conectar todos los teléfonos móviles de la casa y los ordenadores mediante un aparato central); Bluetooth (protocolo que sigue la especificación IEEE 802.15.1); ZigBee (basado en la especificación IEEE 802.15.4 y utilizado en aplicaciones como la domótica, que requieren comunicaciones seguras con tasas bajas de transmisión de datos y maximización de la vida útil de sus baterías, bajo consumo); RFID (sistema remoto de almacenamiento y recuperación de datos con el propósito de transmitir la identidad de un objeto (similar a un número de serie único) mediante ondas de radio.

Wireless Local Area Network
En las redes de área local podemos encontrar tecnologías inalámbricas basadas en HiperLAN (del inglés, High Performance Radio LAN), un estándar del grupo ETSI, o tecnologías basadas en Wi-Fi, que siguen el estándar IEEE 802.11 con diferentes variantes.

Wireless Metropolitan Area Network
Para redes de área metropolitana se encuentran tecnologías basadas en WiMAX (Worldwide Interoperability for Microwave Access, es decir, Interoperabilidad Mundial para Acceso con Microondas), un estándar de comunicación inalámbrica basado en la norma IEEE 802.16. WiMAX es un protocolo parecido a Wi-Fi, pero con más cobertura y ancho de banda. También podemos encontrar otros sistemas de comunicación como LMDS (Local Multipoint Distribution Service).

Wireless Wide Area Network
En estas redes encontramos tecnologías como UMTS (Universal Mobile Telecommunications System), utilizada con los teléfonos móviles de tercera generación (3G) y sucesora de la tecnología GSM (para móviles 2G), o también la tecnología digital para móviles GPRS (General Packet Radio Service).

Características

Según el rango de frecuencias utilizado para transmitir, el medio de transmisión pueden ser las ondas de radio, las microondas terrestres o por satélite, y los infrarrojos, por ejemplo. Dependiendo del medio, la red inalámbrica tendrá unas características u otras:

• Ondas de radio: las ondas electromagnéticas son omnidireccionales, así que no son necesarias las antenas parabólicas. La transmisión no es sensible a las atenuaciones producidas por la lluvia ya que se opera en frecuencias no demasiado elevadas. En este rango se encuentran las bandas desde la ELF que va de 3 a 30 Hz, hasta la banda UHF que va de los 300 a los 3000 MHz, es decir, comprende el espectro radioelectrico de 30 - 3000000 Hz.

• Microondas terrestres: se utilizan antenas parabólicas con un diámetro aproximado de unos tres metros. Tienen una cobertura de kilómetros, pero con el inconveniente de que el emisor y el receptor deben estar perfectamente alineados. Por eso, se acostumbran a utilizar en enlaces punto a punto en distancias cortas. En este caso, la atenuación producida por la lluvia es más importante ya que se opera a una frecuencia más elevada. Las microondas comprenden las frecuencias desde 1 hasta 300 GHz.

• Microondas por satélite: se hacen enlaces entre dos o más estaciones terrestres que se denominan estaciones base. El satélite recibe la señal (denominada señal ascendente) en una banda de frecuencia, la amplifica y la retransmite en otra banda (señal descendente). Cada satélite opera en unas bandas concretas. Las fronteras frecuenciales de las microondas, tanto terrestres como por satélite, con los infrarrojos y las ondas de radio de alta frecuencia se mezclan bastante, así que pueden haber interferencias con las comunicaciones en determinadas frecuencias.

• Infrarrojos: se enlazan transmisores y receptores que modulan la luz infrarroja no coherente. Deben estar alineados directamente o con una reflexión en una superficie. No pueden atravesar las paredes. Los infrarrojos van desde 300 GHz hasta 384 THz.

Ventajas de las Redes Inalámbricas

• Flexibilidad
Dentro de la zona de cobertura de la red inalámbrica los nodos se podrán comunicar y no estarán atados a un cable para poder estar comunicados por el mundo.

Poca planificación
Con respecto a las redes cableadas. Antes de cablear un edificio o unas oficinas se debe pensar mucho sobre la distribución física de las máquinas, mientras que con una red inalámbrica sólo nos tenemos que preocupar de que el edificio o las oficinas queden dentro del ámbito de cobertura de la red.

• Diseño
Los receptores son bastante pequeños y pueden integrarse dentro de un dispositivo y llevarlo en un bolsillo, etc.

• Robustez
Ante eventos inesperados que pueden ir desde un usuario que se tropieza con un cable o lo desenchufa, hasta un pequeño terremoto o algo similar. Una red cableada podría llegar a quedar completamente inutilizada, mientras que una red inalámbrica puede aguantar bastante mejor este tipo de percances inesperados

Inconvenientes de las Redes Inalámbricas

• Calidad de Servicio
Las redes inalámbricas ofrecen una peor calidad de servicio que las redes cableadas. Estamos hablando de velocidades que no superan habitualmente los 10 Mbps, frente a los 100 que puede alcanzar una red normal y corriente. Por otra parte hay que tener en cuenta también la tasa de error debida a las interferencias. Esta se puede situar alrededor de 10-4 frente a las 10-10 de las redes cableadas.

• Coste
Aunque cada vez se está abaratando bastante aún sale bastante más caro. Recientemente en una revista comentaban que puede llegar a salir más barato montar una red inalámbrica de 4 ordenadores que una cableada si tenemos en cuenta costes de cablear una casa. El ejemplo era para una casa, aunque, todo hay que decirlo, estaba un poco forzado. Aún no merece la pena debido a la poca calidad de servicio, falta deestandarización y coste.

•Soluciones Propietarias
Como la estandarización está siendo bastante lenta, ciertos fabricantes han sacado al mercado algunas soluciones propietarias que sólo funcionan en un entorno homogéneo y por lo tanto estando atado a ese fabricante. Esto supone un gran problema ante el mantenimiento del sistema, tanto para ampliaciones del sistema como para la recuperación ante posibles fallos. Cualquier empresa o particular que desee mantener su sistema funcionando se verá obligado a acudir de nuevo al mismo fabricante para comprar otra tarjeta, punto de enlace, etc.

• Restricciones
Estas redes operan en un trozo del espectro radioeléctrico. Éste está muy saturado hoy día y las redes deben amoldarse a las reglas que existan dentro de cada país. Concretamente en España, así como en Francia y en Japón, existen un limitaciones en el ancho de banda a utilizar por parte de ciertos estándares.

• Seguridad
En dos vertientes:

- Por una parte seguridad e integridad de la información que se transmite. Este campo está bastante criticado en casi todos los estándares actuales, que, según dicen no se deben utilizar en entornos críticos cuyos en los cuales un “robo” de datos pueda ser peligroso.

- Por otra parte este tipo de comunicación podría interferir con otras redes de comunicación (policía, bo mberos, hospitales, etc.) y esto hay que tenerlo en cuenta en el diseño.

Tecnologías de las Redes Inalámbricas

Hay múltiples tecnologías en el mercado:
• IEEE 802.11x (Wireless LAN, Wi-Fi)
• Bluetooth
• Hiperlan
• Soluciones propietarias
• Protocolos: WAP, Mobile IP, Mobile TCP

IEEE 802.11x

IEEE 802.11 comprende varios estándares:
• Definen la subcapa MAC y la física
• No son compatibles entre sí, algunos ni siquiera con ellos mismos
• Los hay de transmisión: 802.11 original (1997), 802.11b, 802.11a y 802.11g
• Extensiones al estándar 802.11a: 802.11h y 802.11i
• 802.11e, extensión para Calidad de Servicio (QoS)

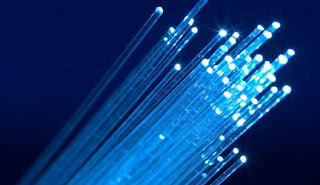

FIBRA OPTICA
La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el núcleo de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.

Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de radio o cable. Son el medio de transmisión por excelencia al ser inmune a las interferencias electromagneticas, también se utilizan para redes locales, en donde se necesite aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión.
Características

La fibra óptica es una guía de ondas dieléctrica que opera a frecuencias ópticas.

Cada filamento consta de un núcleo central de plástico o cristal (óxido de silicio y ermanio) con un alto índice de refracción, rodeado de una capa de un material similar con un índice de refracción ligeramente menor. Cuando la luz llega a una superficie que limita con un índice de refracción menor, se refleja en gran parte, cuanto mayor sea la diferencia de índices y mayor el ángulo de incidencia, se habla entonces de reflexión interna total.
En el interior de una fibra óptica, la luz se va reflejando contra las paredes en ángulos muy abiertos, de tal forma que prácticamente avanza por su centro. De este modo, se pueden guiar las señales luminosas sin pérdidas por largas distancias.

A lo largo de toda la creación y desarrollo de la fibra óptica, algunas de sus características han ido cambiando para mejorarla. Las características más destacables de la fibra óptica en la actualidad son:

• Cobertura más resistente: La cubierta contiene un 25% más material que las cubiertas convencionales.
• Uso dual(interior y exterior): La resistencia al agua y emisiones ultravioleta, la cubierta resistente y el funcionamiento ambiental extendido de la fibra óptica contribuyen a una mayor confiabilidad durante el tiempo de vida de la fibra.
• Mayor protección en lugares húmedos: Se combate la intrusión de la humedad en el interior de la fibra con múltiples capas de protección alrededor de ésta, lo que proporciona a la fibra, una mayor vida útil y confiabilidad en lugares húmedos.
• Empaquetado de alta densidad: Con el máximo número de fibras en el menor diámetro posible se consigue una más rápida y más fácil instalación, donde el cable debe enfrentar dobleces agudos y espacios estrechos. Se ha llegado a conseguir un cable con 72 fibras de construcción súper densa cuyo diámetro es un 50% menor al de los cables convencionales.

Funcionamiento

Los principios básicos de su funcionamiento se justifican aplicando las leyes de la óptica geométrica, principalmente, la ley de la refracción (principio de reflexión interna total) y la ley de Snell.

Su funcionamiento se basa en transmitir por el núcleo de la fibra un haz de luz, tal que este no atraviese el revestimiento, sino que se refleje y se siga propagando. Esto se consigue si el índice de refracción del núcleo es mayor al índice de refracción del revestimiento, y también si el ángulo de incidencia es superior al ángulo limite.
Ventajas

1.- Una banda de paso muy ancha, lo que permite flujos muy elevados (del orden del Ghz).
2.- Pequeño tamaño, por tanto ocupa poco espacio.
3.- Gran flexibilidad, el radio de curvatura puede ser inferior a 1 cm, lo que facilita la instalación enormemente.
4.- Gran ligereza, el peso es del orden de algunos gramos por kilómetro, lo que resulta unas nueve veces menos que el de un cable convencional.
5.- Inmunidad total a las perturbaciones de origen electromagnético, lo que implica una calidad de transmisión muy buena, ya que la señal es inmune a las tormentas, chisporroteo...
6.- Gran seguridad: la intrusión en una fibra óptica es fácilmente detectable por el debilitamiento de la energía luminosa en recepción, además, no radia nada, lo que es particularmente interesante para aplicaciones que requieren alto nivel de confidencialidad.
7.- No produce interferencias.
8.- Insensibilidad a los parásitos, lo que es una propiedad principalmente utilizada en los medios industriales fuertemente perturbados (por ejemplo, en los túneles del metro). Esta propiedad también permite la coexistencia por los mismos conductos de cables ópticos no metálicos con los cables de energía eléctrica.
9.- Atenuación muy pequeña independiente de la frecuencia, lo que permite salvar distancias importantes sin elementos activos intermedios.
10.- Gran resistencia mecánica (resistencia a la tracción, lo que facilita la instalación).
11.- Resistencia al calor, frío, corrosión.
12.- Facilidad para localizar los cortes gracias a un proceso basado en la telemetría, lo que permite detectar rápidamente el lugar y posterior reparación de la avería, simplificando la labor de mantenimiento.

Desventajas

A pesar de las ventajas antes enumeradas, la fibra óptica presenta una serie de desventajas frente a otros medios de transmisión, siendo las más relevantes las siguientes:
• La alta fragilidad de las fibras.
• Necesidad de usar transmisores y receptores más caros.
• Los empalmes entre fibras son difíciles de realizar, especialmente en el campo, lo que dificulta las reparaciones en caso de ruptura del cable.
• No puede transmitir electricidad para alimentar repetidores intermedios.
• La necesidad de efectuar, en muchos casos, procesos de conversión eléctrica-óptica.
• La fibra óptica convencional no puede transmitir potencias elevadas.1
• No existen memorias ópticas.

Así mismo, el costo de la fibra sólo se justifica cuando su gran capacidad de ancho de banda y baja atenuación son requeridos. Para bajo ancho de banda puede ser una solución mucho más costosa que el conductor de cobre.

La fibra óptica no transmite energía eléctrica, esto limita su aplicación donde el terminal de recepción debe ser energizado desde una línea eléctrica. La energía debe proveerse por conductores separados.

Componentes de la fibra óptica

Dentro de los componentes que se usan en la fibra óptica caben destacar los siguientes: los conectores, el tipo de emisor del haz de luz, los conversores de luz, etc.

Transmisor de energía óptica. Lleva un modulador para transformar la señal electrónica entrante a la frecuencia aceptada por la fuente luminosa, la cual convierte la señal electrónica (electrones) en una señal óptica (fotones) que se emite a través de la fibra óptica.
Detector de energía óptica. Normalmente es un fotodiodo que convierte la señal óptica recibida en electrones (es necesario también un amplificador para generar la señal)

Fibra Óptica. Su componente es el silicio y se conecta a la fuente luminosa y al detector de energía óptica. Dichas conexiones requieren una tecnología compleja.

Tipos de conectores

Estos elementos se encargan de conectar las líneas de fibra a un elemento, ya puede ser un transmisor o un receptor. Los tipos de conectores disponibles son muy variados, entre los que podemos encontrar se hallan los siguientes:

Tipos de conectores de la fibra óptica.

• FC, que se usa en la transmisión de datos y en las telecomunicaciones.
• FDDI, se usa para redes de fibra óptica.
• LC y MT-Array que se utilizan en transmisiones de alta densidad de datos.
• SC y SC-Dúplex se utilizan para la transmisión de datos.
• ST o BFOC se usa en redes de edificios y en sistemas de seguridad.

Emisores del haz de luz

Estos dispositivos se encargan de emitir el haz de luz que permite la transmisión de datos, estos emisores pueden ser de dos tipos:

• LEDs. Utilizan una corriente de 50 a 100 mA, su velocidad es lenta, solo se puede usar en fibras multimodo, pero su uso es fácil y su tiempo de vida es muy grande, además de ser económicos.
• Lasers. Este tipo de emisor usa una corriente de 5 a 40 mA, son muy rápidos, se puede usar con los dos tipos de fibra, monomodo y multimodo, pero por el contrario su uso es difícil, su tiempo de vida es largo pero menor que el de los LEDs y también son mucho más costosos.
Conversores luz-corriente eléctrica
Este tipo de conversores convierten las señales ópticas que proceden de la fibra en señales eléctricas. Se limitan a obtener una corriente a partir de la luz modulada incidente, esta corriente es proporcional a la potencia recibida, y por tanto, a la forma de onda de la señal moduladora.
Se fundamenta en el fenómeno opuesto a la recombinación, es decir, en la generación de pares electrón-hueco a partir de los fotones. El tipo más sencillo de detector corresponde a una unión semiconductora P-N.

Las condiciones que debe cumplir un fotodetector para su utilización en el campo de las comunicaciones, son las siguientes:
• La corriente inversa (en ausencia de luz) debe ser muy pequeña, para así poder detectar señales ópticas muy débiles (alta sensibilidad).
• Rapidez de respuesta (gran ancho de banda).
• El nivel de ruido generado por el propio dispositivo ha de ser mínimo.
Hay dos tipos de detectores: los fotodiodos PIN y los de avalancha APD.
• Detectores PIN: Su nombre viene de que se componen de una unión P-N y entre esa unión se intercala una nueva zona de material intrínseco (I), la cual mejora la eficacia del detector.
Se utiliza principalmente en sistemas que permiten una fácil discriminación entre posibles niveles de luz y en distancias cortas.
• Detectores APD: El mecanismo de estos detectores consiste en lanzar un electrón a gran velocidad (con la energía suficiente), contra un átomo para que sea capaz de arrancarle otro electrón.

CABLE COAXIAL

El cable coaxial fue creado en la década de los 30, y es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante.

El conductor central puede estar constituido por un alambre sólido o por varios hilos retorcidos de cobre; mientras que el exterior puede ser una malla trenzada, una lámina enrollada o un tubo corrugado de cobre o aluminio. En este último caso resultará un cable semirrígido.

Debido a la necesidad de manejar frecuencias cada vez más altas y a la digitalización de las transmisiones, en años recientes se ha sustituido paulatinamente el uso del cable coaxial por el de fibra óptica, en particular para distancias superiores a varios kilómetros, porque el ancho de banda de esta última es muy superior.

Características

La característica principal de la familia RG-58 es el núcleo central de cobre. Tipos:
- RG-58/U: Núcleo de cobre sólido.
- RG-58 A/U: Núcleo de hilos trenzados.
- RG-59: Transmisión en banda ancha (TV).
- RG-6: Mayor diámetro que el RG-59 y considerado para frecuencias más altas que este, pero también utilizado para transmisiones de banda ancha.
- RG-62: Redes ARCnet.

Existen dos tipos de cable coaxial:

• cable Thick o cable grueso: es más voluminoso, caro y difícil de instalar, pero permite conectar un mayor número de nodos y alcanzar mayores distancias.
• cable Thin o cable fino, también conocido como cheapernet por ser más económico y fácil de instalar. Sólo se utiliza para redes con un número reducido de nodos.
Ambos tipos de cable pueden ser usados simultáneamente en una red. La velocidad de transmisión de la señal por ambos es de 10 Mb.

Ventajas del cable coaxial:

• La protección de las señales contra interferencias eléctricas debida a otros equipos, fotocopiadoras, motores, luces fluorescentes, etc.
• Puede cubrir distancias relativamente grandes, entre 185 y 1500 metros dependiendo del tipo de cable usado
Fundamentalmente, existen dos categorías de cables coaxiales :
• Para transmisión en banda ancha.
Con una impedancia característica de 75 ohmios.Utilizado en transmisión de señales de televisión por cable (CATV, "Cable Televisión").
• Para transmisión en banda base.

Con una impedancia característica de 50 ohmios. Utilizado en LAN´s. Dentro de esta categoría, se emplean dos tipos de cable: coaxial grueso ("thick") y coaxial fino ("thin").

Es el cable más utilizado en LAN´s en un principio y que aún hoy sigue usándose en determinadas circunstancias (alto grado de interferencias, distancias largas, etc.).
Los diámetros de su alma/malla son 2,6/9,5 mm. Y el del total del cable de 0,4 pulgadas (aprox. 1 cm.). Como conector se emplea un transceptor ("transceiver") relativamente complejo, ya que su inserción en el cable implica una perforación hasta su núcleo (derivación del cable coaxial mediante un elemento tipo "vampiro" o "grifo").
Coaxial fino ( "thin" ):

Surgió como alternativa al cable anterior, al ser más barato,flexible y fácil de instalar.

Los diámetros de su alma/malla son 1,2/4,4 mm, y el del cable sólo de 0,25 pulgadas (algo más de 0,5 cm.). Sin embargo, sus propiedades de transmisión (perdidas en empalmes y conexiones, distancia máxima de enlace, protección gerente a interferencias, etc.) son sensiblemente peores que las del coaxial grueso.


CABLE DE PAR TRENZADO

El cable de par trenzado es una forma de conexión en la que dos aisladores son entrelazados para tener menores interferencias y aumentar la potencia y disminuir la diafonía de los cables adyacentes.

El entrelazado de los cables disminuye la interferencia debido a que el área de bucle entre los cables, la cual determina el acoplamiento eléctrico en la señal, se ve aumentada. En la operación de balanceado de pares, los dos cables suelen llevar señales paralelas y adyacentes (modo diferencial), las cuales son combinadas mediante sustracción en el destino. El ruido de los dos cables se aumenta mutuamente en esta sustracción debido a que ambos cables están expuestos a EMI similares.

Estructura del cable

Este tipo de cable, está formado por el conductor interno el cual está aislado por una capa de polietileno coloreado. Debajo de este aislante existe otra capa de aislante de polietileno, la cual evita la corrosión del cable debido a que tiene una sustancia antioxidante.
Normalmente este cable se utiliza por pares o grupos de pares, no por unidades, conocido como cable multipar. Para mejorar la resistencia del grupo se trenzan los cables del multipar.
Los colores del aislante están estandarizados, en el caso del multipar de cuatro pares (ocho cables), y son los siguientes:
1. Blanco-Naranja
2. Naranja
3. Blanco-Azul
4. Azul
1. Blanco-Verde
2. Verde
3. Blanco-Marrón
4. Marrón
Cuando ya están fabricados los cables unitariamente y aislados, se trenzan según el color que tenga cada uno. Los pares que se van formando se unen y forman subgrupos, estos se unen en grupos, los grupos dan lugar a superunidades, y la unión de superunidades forma el cable.

Tipos de conexión

Los cables UTP forman los segmentos de Ethernet y pueden ser cables rectos o cables cruzados dependiendo de su utilización.

1.- Cable recto (pin a pin)
Estos cables conectan un concentrador a un nodo de red (Hub, Nodo). Cada extremo debe seguir la misma norma (EIA/TIA 568A o 568B) de configuración. La razón es que el concentrador es el que realiza el cruce de la señal.

2.- Cable cruzado (cross-over)
Este tipo de cable se utiliza cuando se conectan elementos del mismo tipo, dos enrutadores, dos concentradores. También se utiliza cuando conectamos 2 ordenadores directamente, sin que haya enrutadores o algún elemento de por medio.
Para hacer un cable cruzado se usará una de las normas en uno de los extremos del cable y la otra norma en el otro extremo.

Tipos

UTP acrónimo de Unshielded Twisted Pair o Cable trenzado sin apantallar. Son cables de pares trenzados sin apantallar que se utilizan para diferentes tecnologías de red local. Son de bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal.

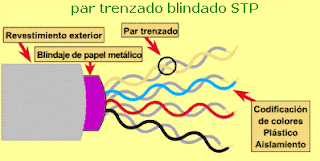

STP, acrónimo de Shielded Twisted Pair o Par trenzado apantallado. Se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más caro que la versión no apantallada o UTP.
FTP, acrónimo de Foiled Twisted Pair o Par trenzado con pantalla global. Son unos cables de pares que poseen una pantalla conductora global en forma trenzada. Mejora la protección frente a interferencias y su impedancia es de 12 ohmios

Categorías

La especificación 568A Commercial Building Wiring Standard de la asociación Industrias Electrónicas e Industrias de la Telecomunicación (EIA/TIA) especifica el tipo de cable UTP que se utilizará en cada situación y construcción. Dependiendo de la velocidad de transmisión ha sido dividida en diferentes categorías:

Categoría 1: Hilo telefónico trenzado de calidad de voz no adecuado para las transmisiones de datos. Las características de transmisión del medio están especificadas hasta una frecuencia superior a 1MHz.
Categoría 2: Cable par trenzado sin apantallar. Las características de transmisión del medio están especificadas hasta una frecuencia superior de 4 MHz. Este cable consta de 4 pares trenzados de hilo de cobre.
Categoría 3: Velocidad de transmisión típica de 10 Mbps para Ethernet. Con este tipo de cables se implementa las redes Ethernet 10BaseT. Las características de transmisión del medio están especificadas hasta una frecuencia superior de 16 MHz. Este cable consta de cuatro pares trenzados de hilo de cobre con tres entrelazados por pie.
Categoría 4: La velocidad de transmisión llega hasta 20 Mbps. Las características de transmisión del medio están especificadas hasta una frecuencia superior de 20 MHz. Este cable consta de 4 pares trenzados de hilo de cobre.
Categoría 5: Es una mejora de la categoría 4, puede transmitir datos hasta 100Mbps y las características de transmisión del medio están especificadas hasta una frecuencia superior de 100 MHz. Este cable consta de cuatro pares trenzados de hilo de cobre.
Categoría 6: Es una mejora de la categoría anterior, puede transmitir datos hasta 1Gbps y las características de transmisión del medio están especificadas hasta una frecuencia superior a 250 MHz.
Categoría 7. Es una mejora de la categoría 6, puede transmitir datos hasta 10 Gbps y las características de transmisión del medio están especificadas hasta una frecuencia superior a 600 MHz.

Ventajas y desventajas

Ventajas:
• Bajo costo en su contratación.
• Alto número de estaciones de trabajo por segmento.
• Facilidad para el rendimiento y la solución de problemas.
• Puede estar previamente cableado en un lugar o en cualquier parte.

Desventajas:
• Altas tasas de error a altas velocidades.
• Ancho de banda limitado.
• Baja inmunidad al ruido.
• Baja inmunidad al efecto crosstalk (diafonía)
• Alto coste de los equipos.
• Distancia limitada (100 metros por segmento).
